引言

各向異性微結構在生物係統中廣泛存在，如肌肉、皮膚和軟骨等，這些結構賦予材料特定的功能特性。仿生各向異性材料的製備在組織工程、傳感器和藥物遞送等領域具有廣闊應用前景。膠原蛋白作為動物結締組織的主要結構蛋白，因其優異的生物相容性和可降解性，成為理想的生物材料。然而，傳統方法（如靜電紡絲、磁場輔助等）製備的膠原纖維往往缺乏天然膠原的67 nm D周期結構，且取向控製不足。

Langmuir-Blodgett（LB）技術是一種先進的單分子膜製備技術，可通過界麵自組裝精確控製分子排列。本研究開發了一種基於LB技術的模塊化組裝方法，能夠製備具有天然67 nm D周期結構的高度各向異性膠原膜，為仿生材料設計提供了新策略。

方法

1.膠原溶液的配置

•原料選擇：采用動物源膠原蛋白（如牛跟腱或鼠尾膠原），溶解於醋酸溶液（0.1 mol/L）中。

•溶液優化：添加異丙醇等有機溶劑，調節pH至5–9，確保膠原聚集體平均粒徑≤2000 nm，濃度範圍為0.1–0.7 mg/mL。

•關鍵參數：低溫（4°C）攪拌8小時，避免膠原變性。

2.LB膜製備

•儀器：使用JML04型粉色视频在线下载（或其他兼容設備），其精準的表麵壓控製和滑障係統是關鍵。

•亞相條件：

•金屬離子溶液（如Na⁺或Ca²⁺），離子強度0.2–0.5。

•溫度控製為24–30°C，pH 5–9。

•成膜過程：

1.將500–1500μL膠原溶液均勻滴加於亞相表麵。

2.靜置至膜壓平衡後，以1–10 cm/min速度壓縮滑障。

3.當表麵積達10–20 cm²時停止壓縮，維持表麵壓10–30 mN/m。

3.模塊化組裝

•轉移技術：采用豎直拉提法，提拉速度1–10 mm/min，將膠原單層轉移至基片（如矽片或雲母片）。

•疊層設計：

•單軸取向：保持基片方向不變，疊加3–5層（用於皮膚敷料）或10–15層（用於角膜組織工程）。

•3D各向異性：交替旋轉基片90°，疊加15–20層（模擬肌腱結構）。

•後處理：去離子水洗淨後真空幹燥，必要時進行輻照滅菌。

結果與討論

結構表征

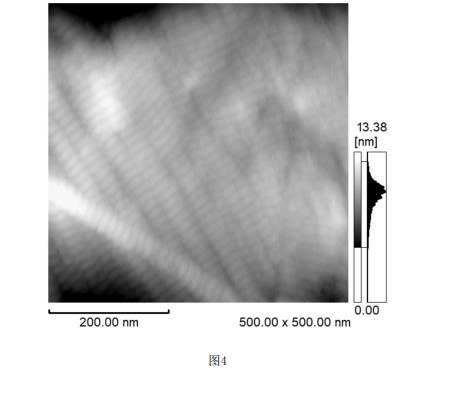

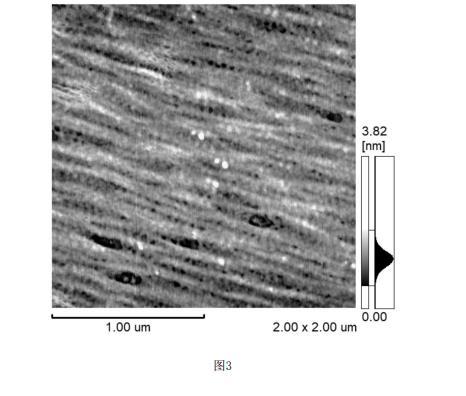

•AFM分析：如實施例5所示，膠原纖維呈現有序定向排列（圖2），高分辨率圖像清晰顯示67 nm D周期節狀結構（圖3–4），證實天然自組裝成功。

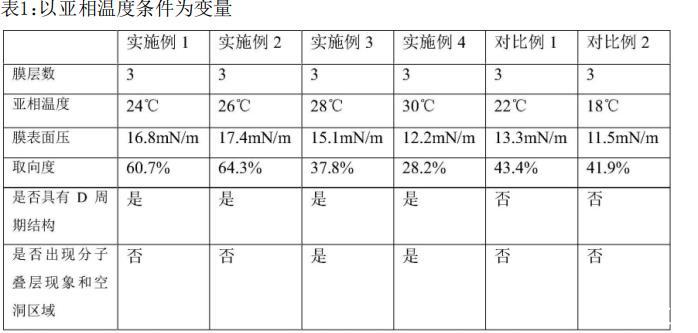

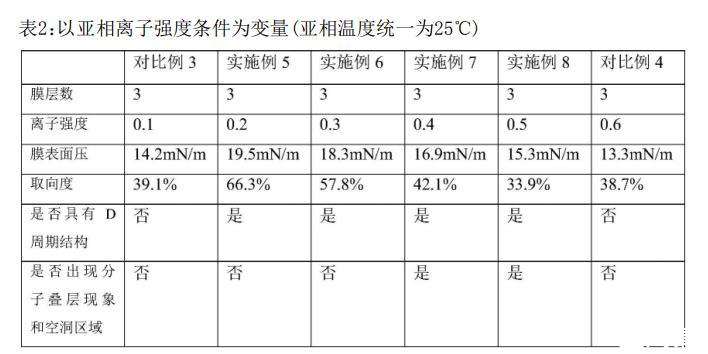

•取向度：在優化條件（亞相溫度25°C、離子強度0.3）下，纖維取向度高達90%以上（表1–2）。

•對比實驗：亞相溫度過高（>30°C）或離子強度過低（<0.2）會導致纖維排列混亂（對比例1–4），超純水亞相則無法形成D周期結構（對比例5）。

技術優勢

1.生物相容性：全程低溫操作（<30°C），保留膠原三股螺旋結構，重金屬含量≤10 mg/kg。

2.精準調控：LB技術通過界麵壓力與分子自組裝耦合，實現纖維取向和周期結構的同步控製。

3.模塊化設計：通過調整疊層角度和層數，可定製各向異性結構，模擬天然組織。

結論

本研究建立的LB技術模塊化組裝方法，能夠高效製備具有天然67 nm D周期結構的各向異性膠原膜。該方法條件溫和、重複性好，在組織工程和生物傳感器領域具有廣泛應用潛力。粉色视频在线下载的核心作用體現在其精準的表麵壓控製和轉移能力，為仿生材料研究提供了關鍵工具。

技術文章：粉色视频在线下载在膠原仿生材料中的應用

LB技術通過調控分子界麵行為，可實現納米級精度的薄膜組裝。本公司粉色视频在线下载具備高精度滑障係統、溫控模塊和自定義參數設置，特別適用於膠原等生物大分子的有序組裝。用戶可通過調節表麵壓、提拉速度和亞相組成，實現從單層到3D結構的可控製備。此外，儀器兼容多種基片（如矽片、聚合物膜），滿足不同應用場景需求。

應用案例：

•皮膚再生：單軸取向膠原膜引導成纖維細胞定向生長。

•藥物篩選：各向異性膜作為細胞培養支架，模擬體內微環境。

•基礎研究：研究膠原自組裝動力學及分子相互作用。

歡迎聯係我司獲取粉色视频在线下载的詳細技術參數和定製方案。

參考文獻

[1]Wakuda Y,et al.Scientific Reports,2018.

[2]Antman-Passig M,et al.Nano Letters,2016.

本文基於專利CN115137882A改寫，數據來源於實施例。
